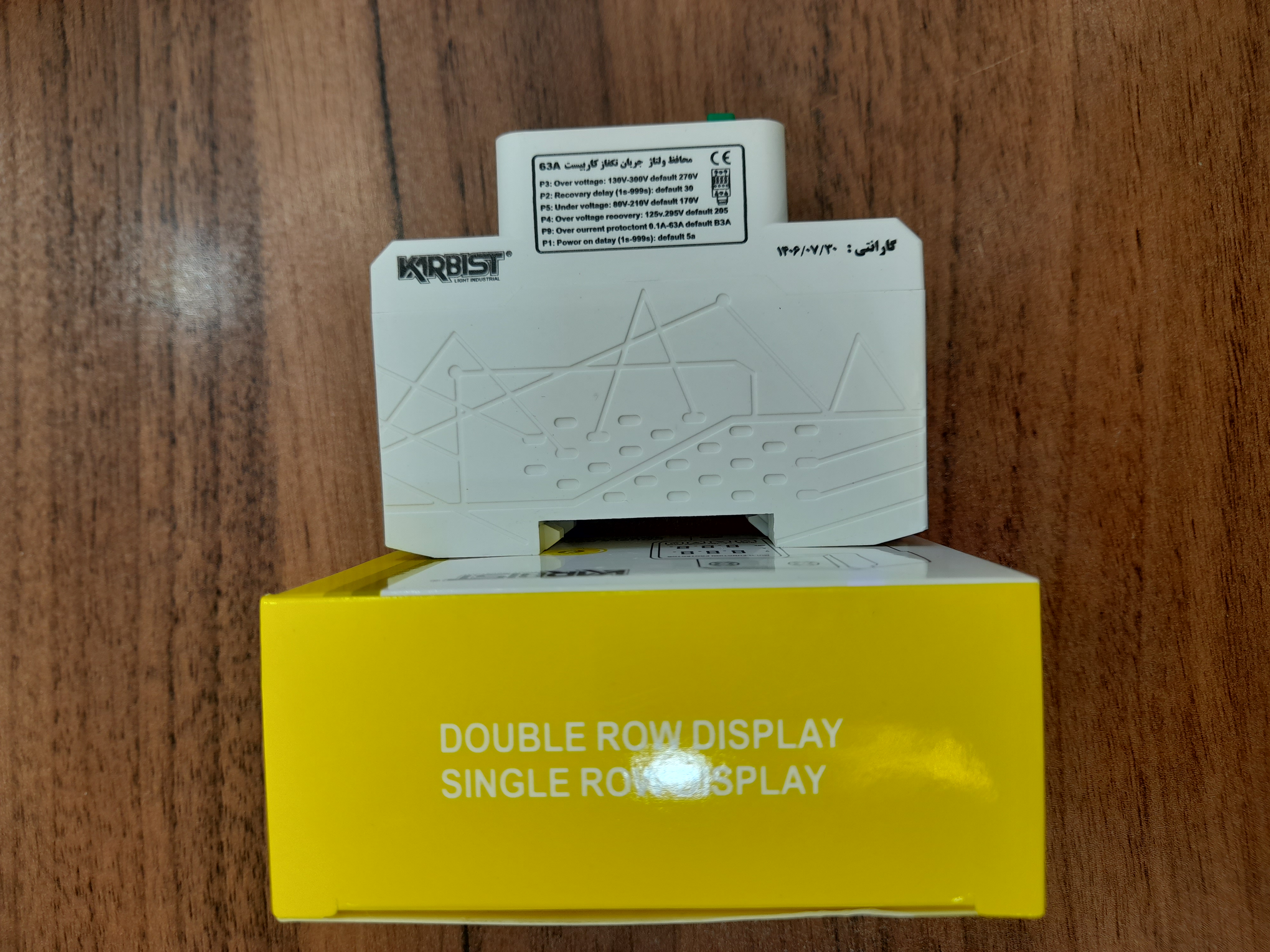

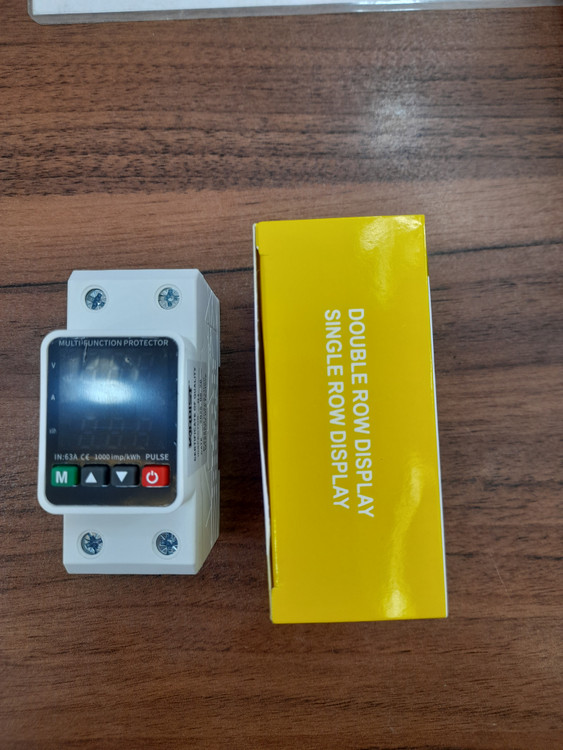

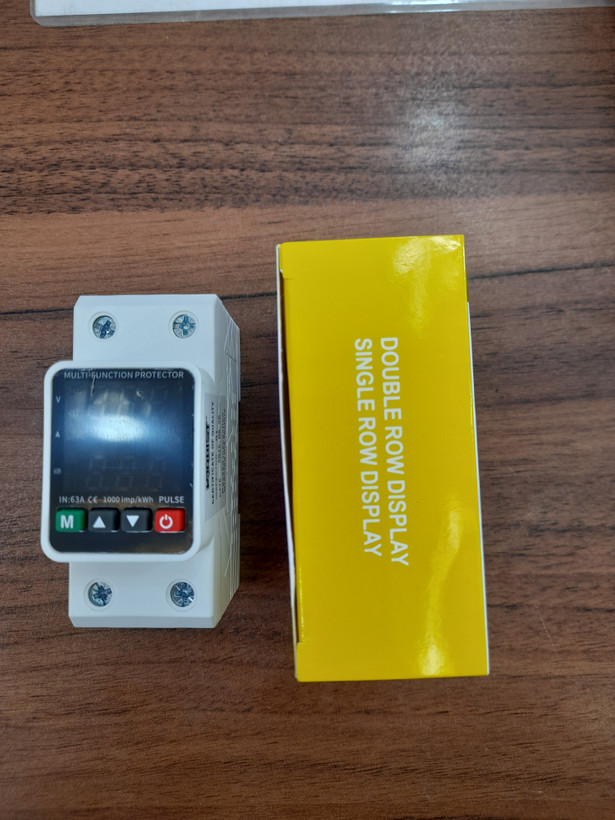

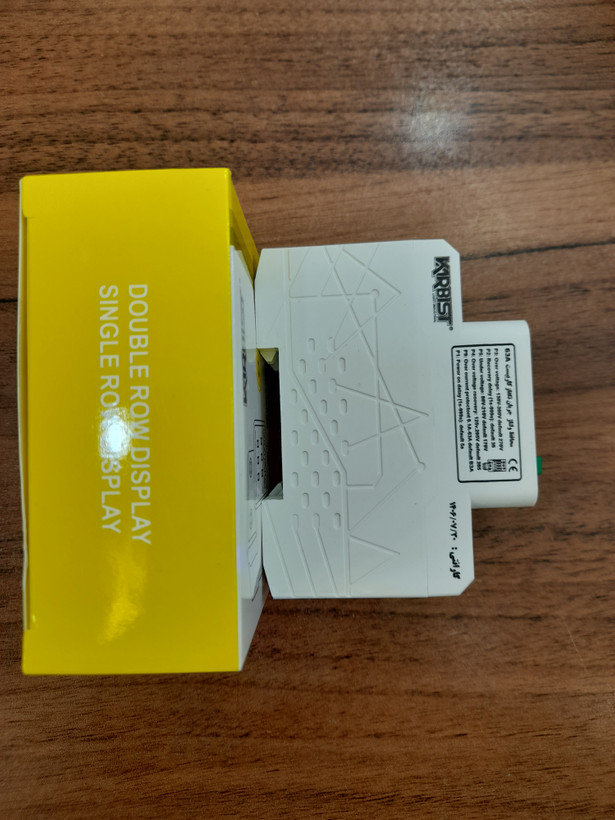

محافظ ولتاژ و جریان تک فاز کاربیست 63A کار بیست



محافظ ولتاژ و جریان تک فاز کاربیست 63A کار بیست



توضیحات

مقدار :

محافظ ولتاژ و جریان مرکزی برای برق تک‌فاز با رله‌ی قدرتمند 63 آمپر. مناسب برای محافظت تجهیزات برقی در برابر نوسانات ولتاژ، جریان اضافه و برق‌دار شدن نول، قابل تنظیم پارامترهای ولتاژی، زمانی و جریانی.

معرفی محصول:

محافظ ولتاژ و جریان تک‌فاز کاربیست با ظرفیت 63 آمپر، تجهیزی حرفه‌ای جهت حفاظت کلی برق ورودی ساختمان، واحد یا تابلو برق است. این محافظ با امکان تنظیم 14 پارامتر ولتاژی، زمانی و جریانی، عملکرد دقیق و منعطف ارائه می‌دهد. در مواقع نوسان ولتاژ یا جریان زیاد، به‌صورت خودکار خروجی را قطع کرده و پس از برطرف شدن خطا، با تأخیر قابل تنظیم، برق را وصل می‌کند.

قابلیت‌ها و کارایی‌ها:

• تنظیم محدوده ولتاژ بالا/پایین

• تنظیم زمان تأخیر قطع و وصل

• محافظت در برابر اضافه جریان

• دارای نمایشگر ولتاژ و جریان

• رله داخلی قدرتمند

• نصب بر روی ریل DIN

• توان مصرفی پایین (<2 وات)

• دقت اندازه‌گیری ولتاژ و جریان <1٪

• دارای قابلیت کالیبراسیون

• عمر مکانیکی و الکتریکی بالا

• مجهز به حفاظت‌های استاندارد براساس دسته AC7-a

موارد کاربرد:

• حفاظت برق مرکزی ساختمان

• تابلو برق صنعتی

• موتورهای تک‌فاز

• پمپ‌های آبیاری و کشاورزی

• سیستم تهویه و کولر

• سایر دستگاه‌های حساس به نوسان برق

مزایا:

• جلوگیری از خرابی تجهیزات برقی

• تنظیمات دقیق و انعطاف‌پذیر

• هزینه تعمیر و نگهداری پایین

• افزایش عمر مفید دستگاه‌ها

پارامترمقدار

محدوده جریان نامی تا 63 آمپر

ولتاژ تغذیه~ 230 VAC (تک‌فاز)

دقت اندازه‌گیری ولتاژ< 1٪

دقت اندازه‌گیری جریان< 1٪

توان مصرفی کمتر از 2 وات

دسته حفاظتیAC7-a

رله داخلی قدرتمند 63 آمپر

تنظیم ولتاژ بالا (U₁)230 … 300 ولت

تنظیم زمان قطع U₁0٫1 … 30 ثانیه

ریکاوری U₁225 … 295 ولت

تأخیر وصل U₁1 … 500 ثانیه

ولتاژ پایین (U₃)140 … 210 ولت

زمان قطع U₃0٫1 … 30 ثانیه

ریکاوری U₄145 … 215 ولت

تأخیر وصل U₄1 … 500 ثانیه

جریان اضافی قابل تنظیم1 … 63 آمپر

زمان قطع اضافه بار0٫1 … 30 ثانیه

زمان وصل مجدد اضافه بار1 … 500 ثانیه

کالیبره ولتاژ±9٫5٪

کالیبره جریان±9٫5٪

عمر مکانیکی> 100,000 سیکل

عمر الکتریکی> 100,000 سیکل

میزان حفاظت (IP)IP40 جلویی، IP20

ترمینال‌ها دمای کاری–30 تا +70 درجه سلسیوس

رطوبت مجازکمتر از 90٪نصب

روی ریل DINوضعیت نصب

هر وضعیت مجازارتفاع مجازتا 2000 متر

این مشخصات نمونه‌ای بر اساس مدل مشابه (JBH CVP-S 63A) است.
